快速操作指南

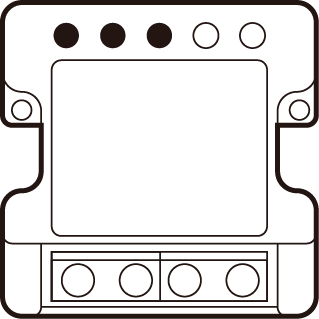

GL140開關控制盒





特别提示：請妥善保管包裝盒内二維碼，以備後期使用

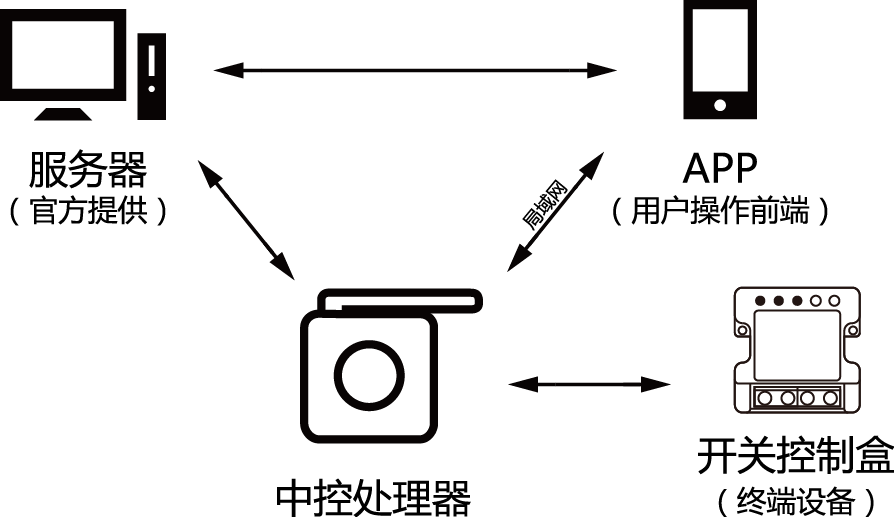

【設備聯網】
設備聯網:把開關控制盒接入“智能家居”系統中，實現互聯網遠程操控開關控制盒。




*設備聯網方式：手機app掃描開關控制盒上的二維碼或手輸入SN碼添加




注意事項
注：設備聯網需先搭建好“智能家居”系統環境
1.手機下載APP。
2.使用app适配中控處理器。




【産品描述】
GL140開關控制盒用于接收與執行無線遙控器和手機app的操作指令，進而對負載進行開/關控制，實現無線遙控控制、互聯網遠程控制。該開關控制盒提供1路40A繼電器，能有效抵抗高負載的浪湧。
内置強大2.4芯片，能即時接受與執行無線遙控和手機app的指令，能把實時狀态推送至app。

【參數說明】

參數項參數數據
電源輸入：AC85V-265V
電源輸出形式：電源通斷輸出
上電默認輸出狀态：可設置
額定電流：30A
最大陽性負載：6000w
最大榮性負載：1000w(在測)  LED20w*50
無線頻道：2.4g
無線範圍：空曠越100米 室内約30米
最多匹配遙控器數：8個
産品定位：家用（待定）





*開關控制盒在APP上的功能
1.開/關控制


2.遙控匹配


3.定時開/關設置


4.開關控制實時狀态置





【中繼功能】

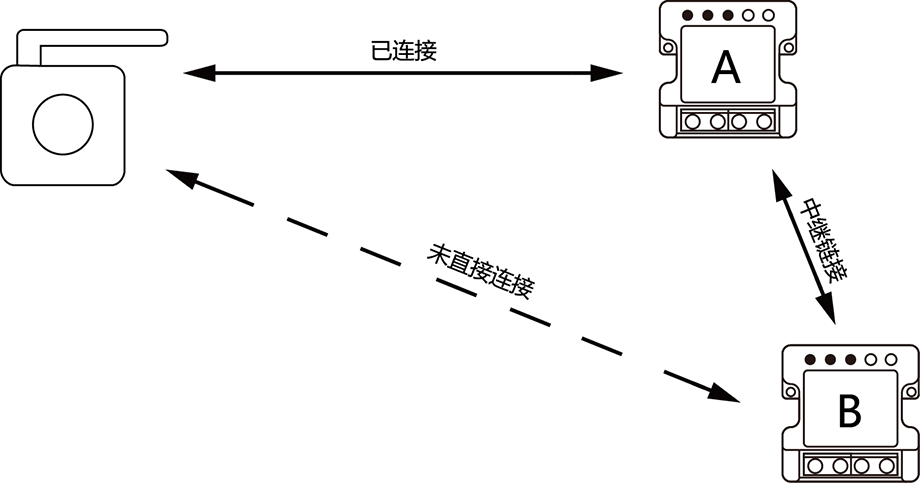

中繼功能作用于智能家居系統中的多個控制盒間相互傳輸數據
例如下圖：系統中的控制盒A和B，A會通過中繼功能傳輸B與中控間的“交互”數據。



【安裝和操作】
中繼功能作用于智能家居系統中的多個控制盒間相互傳輸數據
例如下圖：系統中的控制盒A和B，A會通過中繼功能傳輸B與中控間的“交互”數據。


將開關控制盒接入現有燈具線路中，通上電

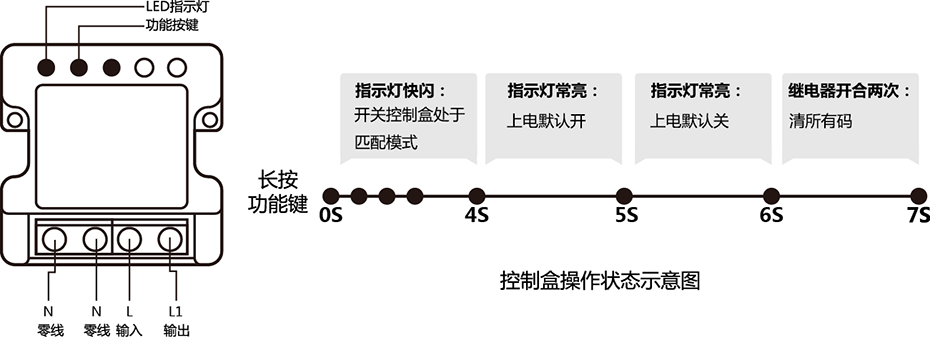

功能鍵操作指示燈狀态含義
短按進入匹配模式上電狀态、開關操作指示燈不亮
長按4s設置上電輸出狀态默認開進入匹配模式指示燈快閃
長按5s設置上電輸出狀态默認關設置上電默認開指示燈快閃--常亮
長按7s清空所有遙控器匹配碼設置上電默認關指示燈快閃-常亮-熄滅


安裝注意事項：
不能安裝在金屬、鍍金箱中，不能貼在金屬體上或地面上，否則會消減開關盒的天線增益造成不能接受無線信号或接受距離變短。


【開關控制盒與遙控器匹配/消除匹配】
GL140開關控制能夠與多個無線遙控器配對，實現靈活的多控方式。

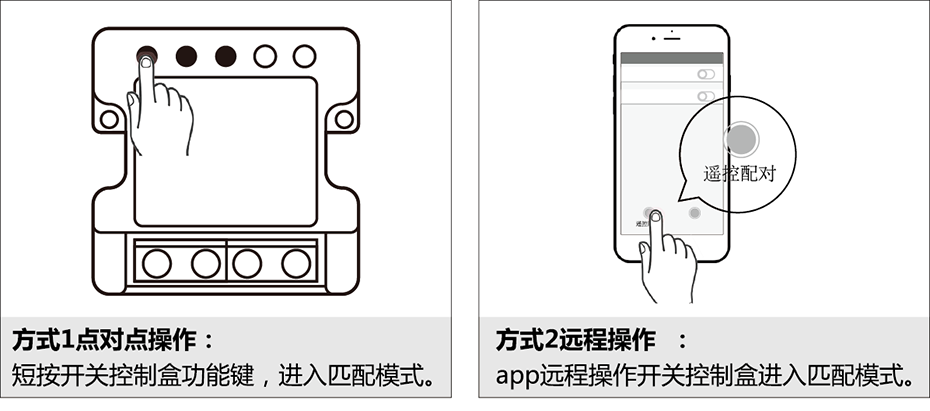

*開關控制盒與遙控器的匹配/消除匹配過程：
1.開關控制盒進入匹配模式，等待接收遙控器的匹配/消除匹配指令
2.遙控器發送匹配/消除匹配指令。
3.開關控制盒驗證指令。
*在匹配/消除匹配過程中，開關控制盒所要操作的就是讓其進入匹配模式。

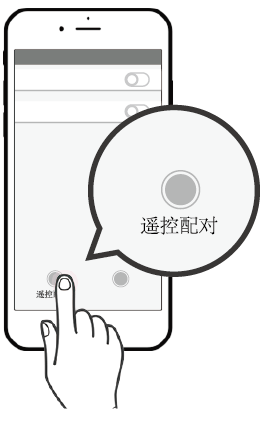

（方式2的優點在于無需經過控制盒，例如開關控制已經安裝好在隐蔽的位置後）
 *  開關控制盒匹配成功時狀态：繼電器開合3次
開關控制盒消除匹配成功時狀态：繼電器開合2次
注意事項：
不開關控制匹配模式持續時間爲120秒，如果120秒不做任何操作將自動退處匹配     模式。成功匹配/消除匹配後控制也自動退出匹配模式。

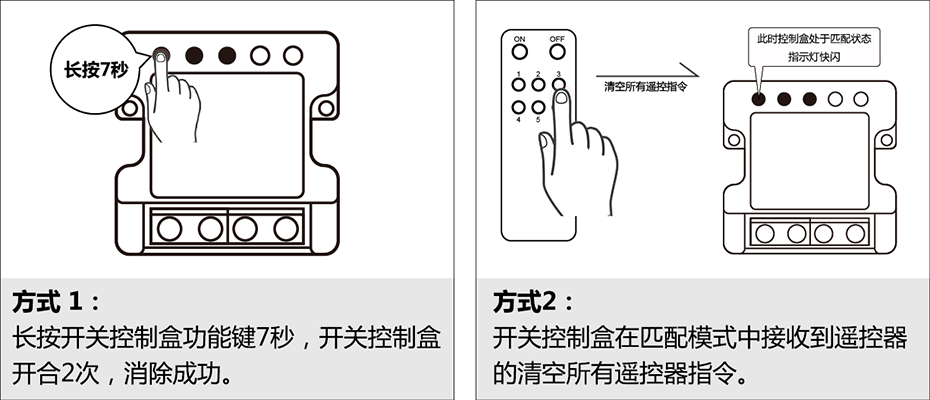

*清空開關控制盒所有遙控器：

【上電狀态設置】
*上電默認開設置
操作方式：長按開關控制盒功能按鍵4秒，指示燈常亮時松開按鍵。
過程狀态：開關控制指示燈先快閃，第4秒時指示燈常亮。
*上電默認關設置
操作方式：長按開關控制盒功能按鍵5秒，指示燈熄滅時松開按鍵。
過程狀态：開關控制指示燈先快閃，第4秒時指示燈常亮，第5秒時熄滅。
