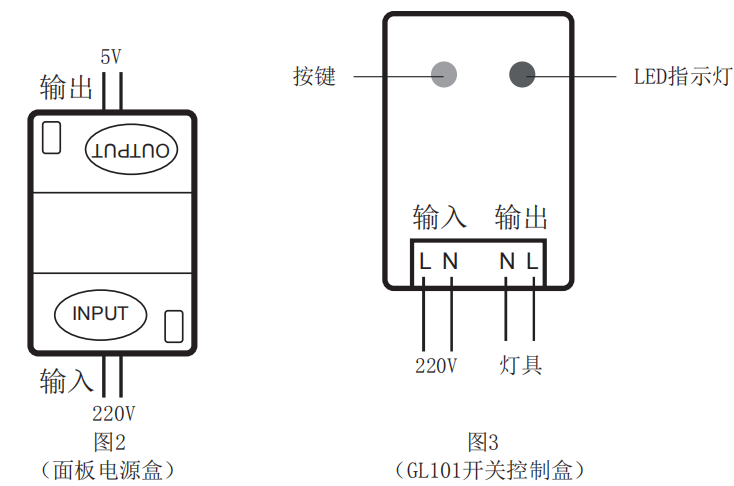

（1）輸入端（接入220V電源）：紅色電線接火線，黑色電線接零線；（圖2） （2）輸出端（接出5V電源）：唯一的接口插入DIY智能觸摸面闆後蓋的中心接口。 （3）開關控制盒接入現有燈具線路中通電（圖3）（詳情請參考開關控制盒說明書）
二、安裝說明

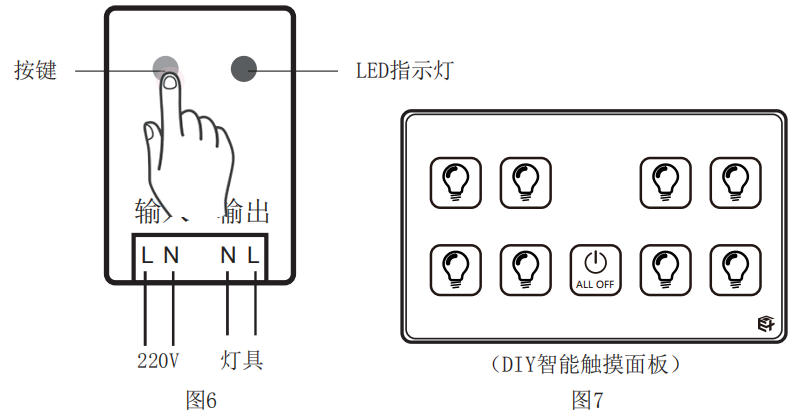

四、配對方法 （1）按一下開關控制盒上面的按鈕，LED指示燈燈快閃，進入配對狀态（圖6）（如果開關控制盒已添加到手機APP中，可在APP中點擊“遙控匹配”按鍵進入配對狀态） （2）面闆上將要匹配的控制鍵長按2秒後閃爍進入配對，若配對成功，燈具閃爍三次。（圖7）（配對成功後，面闆指示燈仍會閃爍，持續2分鍾後自動退出配對，或按任意鍵退出配對。） 備注：1、ALL OFF鍵不需要配對。2、任意鍵短按兩下，第三下長按2秒，打開/關閉背光燈。

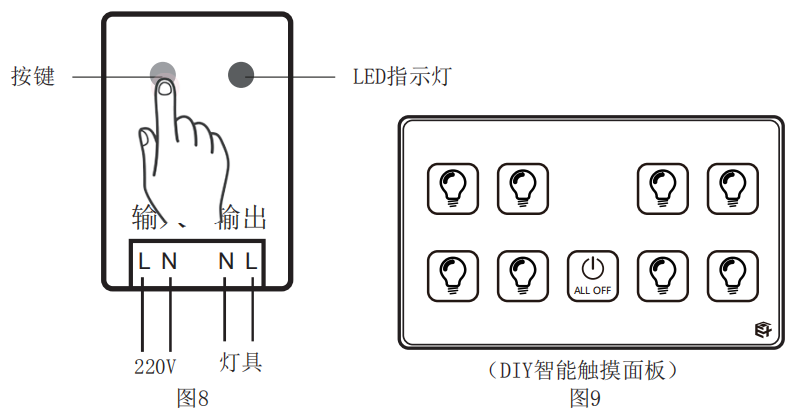

五、解除配對方法： （1）按一下開關控制盒上面的按鈕，LED燈快閃，進入解除配對狀态（圖8） （2）將要解除配對的按鍵快速按1下，第2下長按2S（若解除成功，燈具閃2下）（圖9）（删除配對成功後，面闆指示燈仍會閃爍，持續2分鍾後自動退出，或按任意鍵退出）

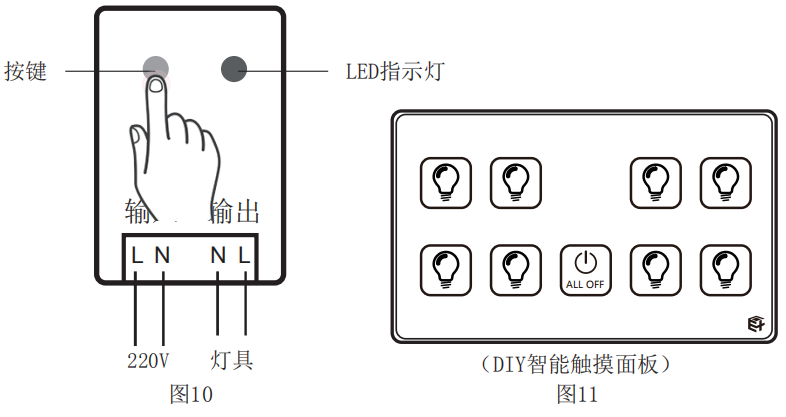

六、控制盒解除所有配對方法 （1）直接長按開關控制盒7S後，燈具閃爍2下，解除開關控制盒與情景面闆的所有配對；（圖10） （2）讓開關盒進入配對狀态，短按控制鍵4下，第5下長按2秒，删除開關控制盒所有配對，所有控制按鍵閃爍，發碼持續3分鍾，按任意結束。（圖11）
